CDIF/3 Expert +
  • Strona główna
  • CDIF/3 Expert +
CDIF/3 Expert + jest rozszerzoną wersją CDIF/3 +. Oprócz standardowych funkcji wersja Expert posiada trzy niezwykle funkcjonalne narzędzia: dziesięciokanałowy oscyloskop, generator sygnałów i napięć oraz sterownik elementów wykonawczych.
  • Oscyloskop
  • Generator
  • Sterownik
  • Opis wyjść

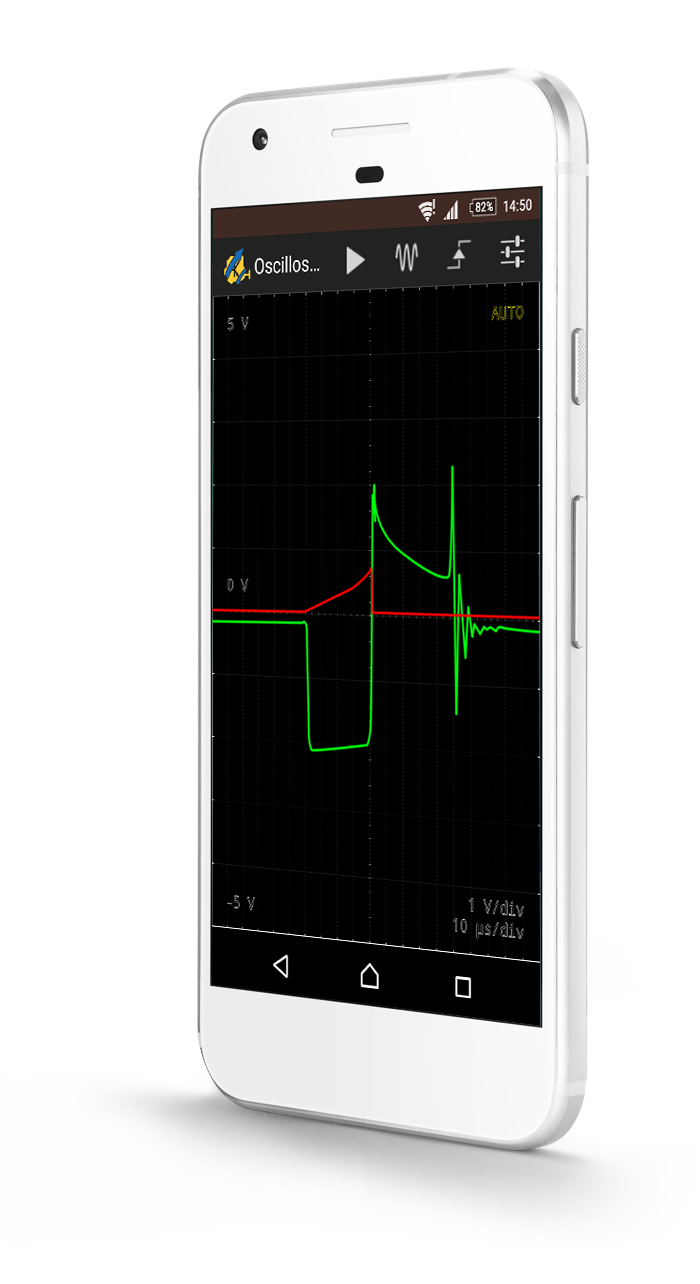

Oscyloskop

Oscyloskop systemu CDIF/3 Expert + to wielokanałowe urządzenie, które oferuje szeroki zakres podstaw czasu oraz szeroki zakres mierzonych napięć. Jednocześnie można obserwować nawet dziesięć kanałów!

Główne zalety oscyloskopu

  • 10 kanałów oscyloskopu
    • Kanały A, B, C, D - napięcie na złączach
    • Kanały A, B, C - pobór prądu przez aktuatory (np. wtryskiwacz, EGR)
    • Kanały E, F - standardowe kanały BNC
    • VBatt - pomiar napięcia wejściowego
  • Szeroki zakres podstawy czasu
  • Szeroki zakres mierzonych napięć
  • Impedancja 1MΩ/50pF zapewnia pełną kompatybilność z różnymi przystawkami - cęgami prądowymi, sondami wysokiego napięcia itd.

Rozbudowane funkcje

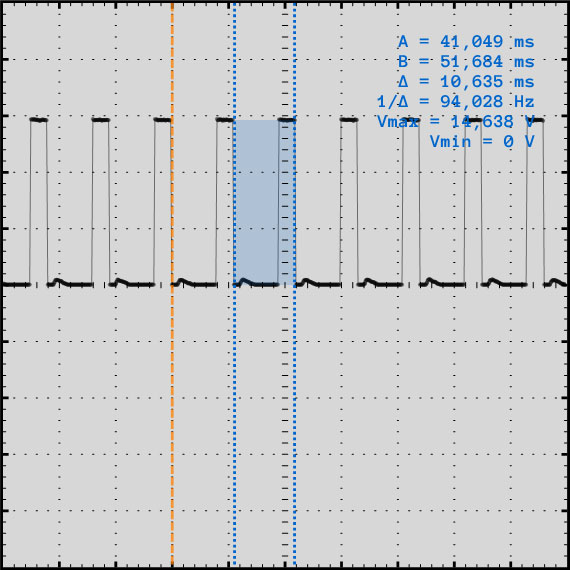

Wzorce przebiegu

Wcześniej zapisany sygnał można wczytać jako wzorzec w celu porównania do aktualnego.

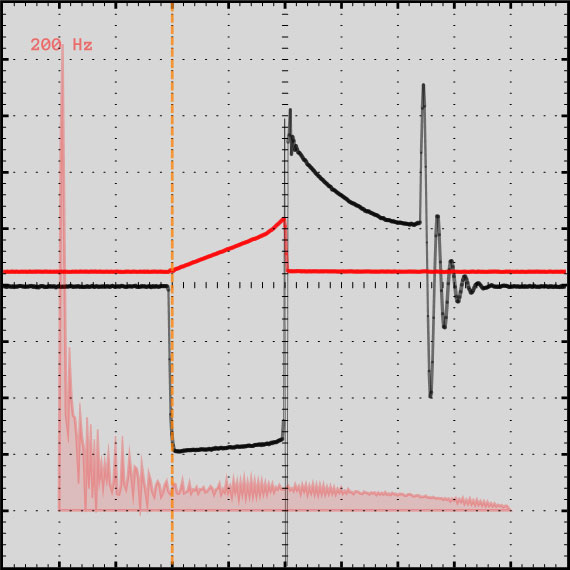

Widmo częstotliwości

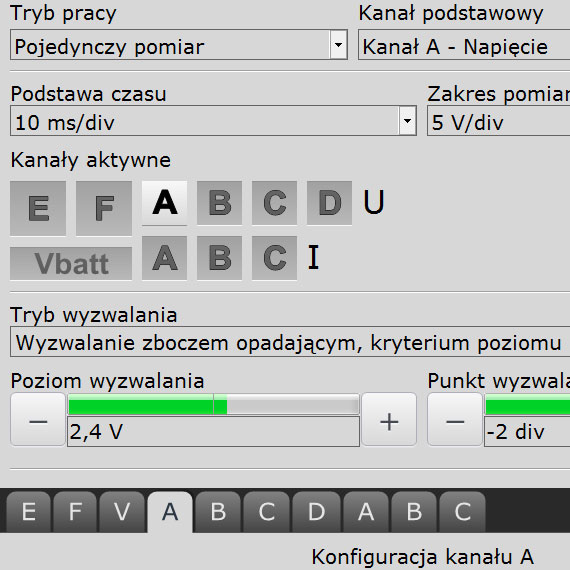

Czytelny i wygodny interfejs

Zarówno wyjścia oscyloskopu w CDIF/3 Expert + jak i oznaczenia w samym programie są jasno opisane.

Zastosowanie oscyloskopu w warsztacie

  • Diagnoza alternatora
    • Testowanie działania diodowych mostków prostowniczych. Można łatwo zaobserwować uszkodzenie jednej z diod lub usterkę działania regulatora napięcia.
  • Diagnoza awarii układów zapłonowych - przy tzw. "wypadaniu zapłonów"
    • Po sygnale na ekranie oscyloskopiu możemy zaobserwować etap ładowania cewki zapłonowej i przeskoku iskry miedzy elektrodami.
  • Diagnoza sondy lambda
    • Współczynnik nadmiaru powietrza - lambda, określa stosunek potrzebnej ilości powietrza do rzeczywistej ilości. Jeżeli paliwa jest za dużo to mieszkanka jest zbyt bogata i wartość lambda będzie poniżej 1. Jeżeli występuje za dużo powietrza to mieszkanka jest zbyt uboga, a wartość lambda powyżej 1. W celu weryfikacji funkcjonowania katalizatora spalin porównujemy sygnały sond lambda przed i za katalizatorem. Oscyloskop umożliwia także badanie efektu starzenia sondy lambda poprzez obserwacje czasu przebiegu sinusoidy.
  • Diagnoza czujników przepustnicy i położenia pedału gazu
    • Możemy badać korelację pomiędzy czujnikiem położenia pedału gazu i położeniem przepustnicy, ciągłości sygnału (płynności zmiany) potencjometru położenia pedału gazu lub położenia przepustnicy.
  • Diagnoza czujników hallotronowych
    • Na oscyloskopie widać regularność sygnału prostokątnego.
  • Diagnoza czujników podciśnienia
    • Badamy płynność zmian sygnału podczas zmiany podciśnienia.
  • Pomiar napięcia akumulatora w czasie rozruchu
    • Podczas kręcenia rozrusznikiem na ekranie oscyloskopu możemy zaobserować spadki napięcia.
  • Analiza wtryskiwaczy
    • Korzystając z oscyloskopu możemy diagnozować usterki sterowania wtryskiwaczami lub obserowować uszkodzone końcówki mocy w sterownikach.
Sprawdź parametry techniczne oscyloskopu

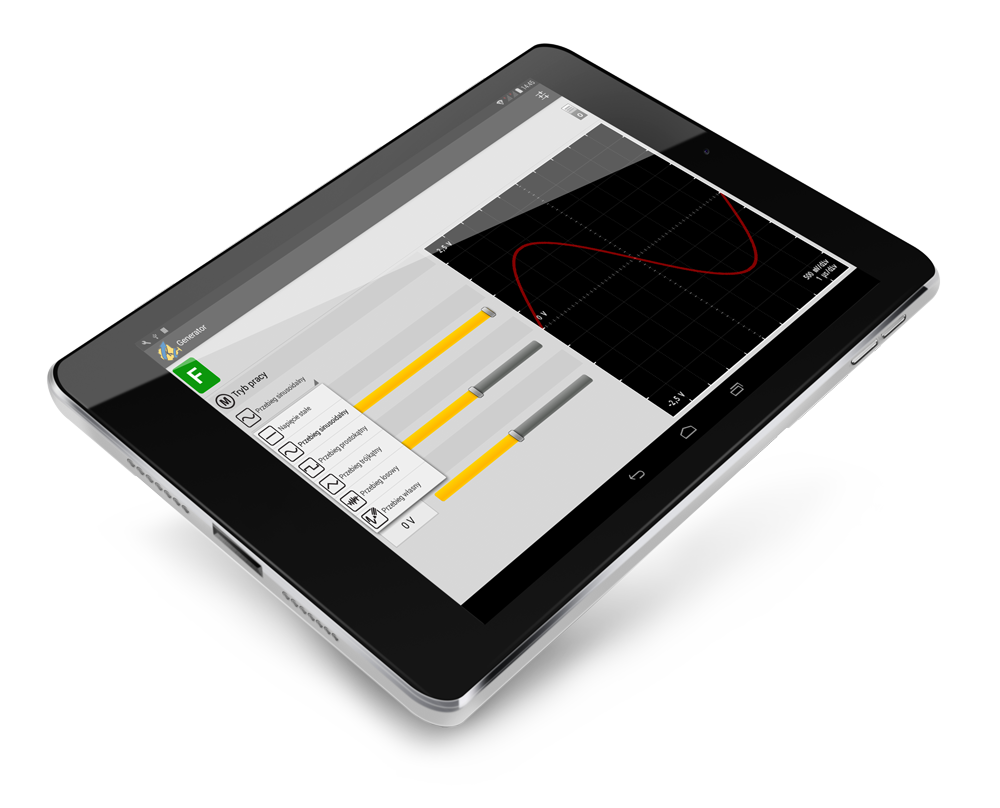

Generator

W CDIF/3 Expert + nie mogło zabraknąć generatora sygnałów i napięć. Użytkownik otrzymuje wyjście do generowania precyzyjnych sygnałów stałych i zmiennych, które można następnie wykorzystać do emulowania czujników. Drugie wyjście oferuje nam wysoką moc - zakres napięć od zera do 25 V przy prądzie do 5 A.

Cechy generatora

  • Dwa wyjścia generatora:
    • Kanał D - programowalny zasilacz do czujników oraz innych obwodów pracujących z nietypowym napięciem
    • Kanał F - służy do generowania precyzyjnych sygnałów stałych i zmiennych
  • Szeroki zakres kanału D: 0 V do 25 V przy prądzie do 5 A
  • Zakres kanału F: -2,5 V do +2,5 V przy prądzie do 50 mA
  • Możliwość ręcznej korekty sygnału
  • Korzystaj z gotowych sygnałów: sinusoidalny, prostokątny, trójkątny, losowy, napięcia stałego

Kiedy korzystać z generatora?

  • Jako bezpieczny, programowalny zasilacz do czujników
  • Jako emulator do czujników
Sprawdź parametry techniczne generatora

Sterownik

Sterownik systemu CDIF/3 Expert + oferuje trzy potężne i elastyczne wyjścia sterujące do elementów wykonawczych oraz jedno wyjście do sterowania układami zapłonowymi.

Zalety sterownika

  • Wydajność prądowa wyjść do 30 amperów
  • Może pracować zarówno w trybie "sterowanie masą" jak i "sterowanie plusem"
  • Każde wyjście sterownika posiada przypisane dwa własne kanały oscyloskopu
  • Można jednocześnie sterować wybranym elementem i obserwować wynikowy sygnał na ekranie oscyloskopu
Sprawdź parametry techniczne sterownika

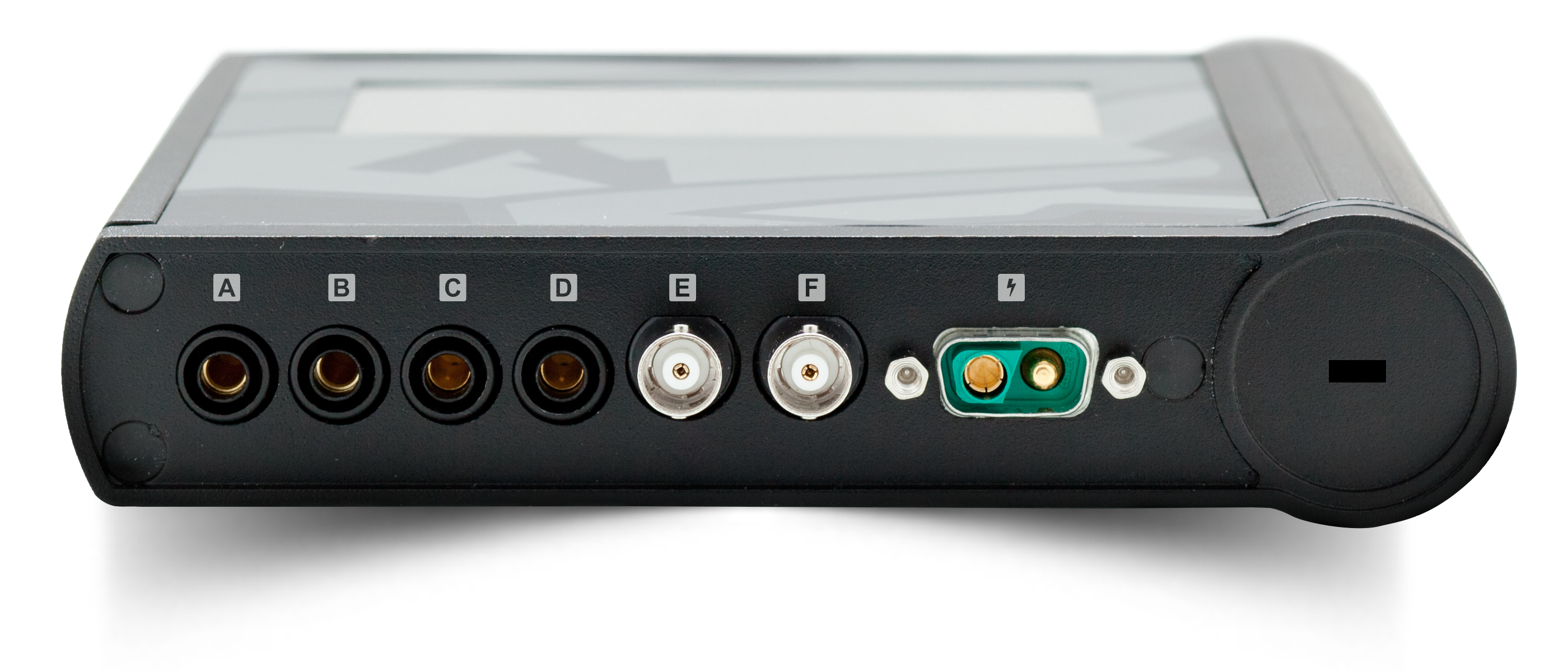

Opis wyjść

Kanał A

Funkcja Opis
Sterownik Wyjście do sterowania elementami wykonawczymi
Oscyloskop Pomiar prądu i napięcia gniazda A

Kanał B

Funkcja Opis
Sterownik Wyjście do sterowania elementami wykonawczymi
Oscyloskop Pomiar prądu i napięcia gniazda B

Kanał C

Funkcja Opis
Sterownik Wyjście do sterowania elementami wykonawczymi
Oscyloskop Pomiar prądu i napięcia gniazda C

Kanał D

Funkcja Opis
Sterownik Sterowanie układami zapłonowymi
Generator Zasilanie czujników, układów elektronicznych
Oscyloskop Pomiar napięcia gniazda D

Kanał E

Funkcja Opis
Oscyloskop Standardowe wejście 1M || 50pF, max. 200V AC/DC

Kanał F

Funkcja Opis
Oscyloskop Standardowe wejście 1M || 50pF, max. 200V AC/DC
Generator Emulowanie czujników

Gniazdo zasilające

Funkcja Opis
Gniazdo zasilające Napięcie zasilania 5 ~ 35V DC

Slot zabezpieczający

Funkcja Opis
Slot zabezpieczający Zgodny z Kensington Lock(r)
Nie wiesz którą wersję CDIF/3 + wybrać?
Porównaj CDIF/3 + i CDIF/3 Expert +
Przejdź do sklepu
Kup CDIF/3 Expert + teraz
Parametry oscyloskopu
Cechy wspólne dla każdego kanału
Próbkowanie 2,4MSPS/kanał
Bufor do 32k
Podstawa czasu 10μs/div do 10s/div
Zakres pomiarowy 5mV/div do 2kV/div2
Dwa standardowe wejścia BNC
Sprzężenie stałoprądowe (DC) lub zmiennoprądowe (AC)
Pasmo 1MHz
Impedancja 1MΩ/50pF
Napięcie maksymalne ±200Vpp
Dodatkowe trzy kanały dla obserwacji napięcia na wyjściach sterownika
Dodatkowe trzy kanały dla obserwacji prądu na wyjściach sterownika
Dodatkowe dwa kanały dla obserwacji sygnałów na wyjściach generatora
Dodatkowy jeden kanał dla obserwacji napięcia akumulatora
Funkcjonalność
Zaawansowane tryby pracy, wyświetlania i wyzwalania
Wyzwalanie z sygnału mierzonego lub z parametru/zdarzenia diagnozy szeregowej
Możliwość jednoczesnej obserwacji sygnałów na wszystkich lub wybranych kanałach
Możliwość wyświetlania sygnału w dowolnych jednostkach fizycznych, z użyciem dowolnie definiowalnych funkcji skalujących
2 Zakres powyżej 20V/div dostępny dla sond z dzielnikiem oraz sond wysokiego napięcia.
Parametry generatora
Jeden kanał małosygnałowy, precyzyjny (do emulowania czujników)
Napięcie wyjściowe -2,5V do +2,5V
Obciążalność prądowa do 50mA
Sprzężenie stałoprądowe (DC) lub zmiennoprądowe (AC)
Próbkowanie 1MSPS
Bufor do 32k
Gniazdo przyłączeniowe BNC3
Jeden kanał dużej mocy (do zasilania lub sterowania)
Napięcie wyjściowe 0V do +25V
Obciążalność prądowa programowalna, od 0A do 5A
Próbkowanie 1MSPS
Bufor do 32k
Gniazdo przyłączeniowe 4mm (tzw. bananowe)
Funkcjonalność
Bezpośrednia cyfrowa synteza sygnałów (DDS)
Oba kanały mogą pracować asynchronicznie (osobne ustawienia każdego kanału) lub synchronicznie (wspólne ustawienia obu kanałów)
Możliwość generowania sygnałów o dowolnym kształcie (generator arbitralny)
Wbudowana biblioteka sygnałów wzorcowych, rozszerzalna o własne sygnały, w tym zarejestrowane za pomocą oscyloskopu
Możliwość generowania sygnałów uprzednio zarejestrowanych za pomocą oscyloskopu
Praca samobieżna, wyzwalana lub synchronizowana sygnałem z wejść BNC oscyloskopu lub parametrem/zdarzeniem diagnozy szeregowej
3 Wyjście współdzielone z wejściem drugiego kanału oscyloskopu.
Parametry sterownika
Trzy niezależne wyjścia o definiowalnym poziomie sterowania ("+"/"-")
Obciążalność do 30A/kanał1
Gniazdo przyłączeniowe 4mm (tzw. bananowe)
Podstawowe tryby sterowania "włącz/wyłącz", "pojedynczy impuls", "sekwencja impulsów", "sterowanie PWM"
Funkcjonalność
Zaawansowane tryby sterowania ułatwiające sterowanie silnikami krokowymi, silnikami trójfazowymi, wtryskiwaczami benzynowymi, zaworami, silnikami prądu stałego itd.
Możliwość modulacji czasu trwania impulsu lub wypełnienia PWM sygnałem z wejścia oscyloskopowego lub parametrem diagnozy szeregowej z użyciem dowolnie definiowalnych funkcji skalujących
Synchroniczna lub asynchroniczna praca kanałów
Zabezpieczenie przed przepięciami, zwarciem, przegrzaniem i przeciążeniem wyjść
Definiowalne zabezpieczenie przeciążeniowe dla każdego wyjścia osobno
1 Sumaryczny prąd wszystkich kanałów nie może przekroczyć 60A.
